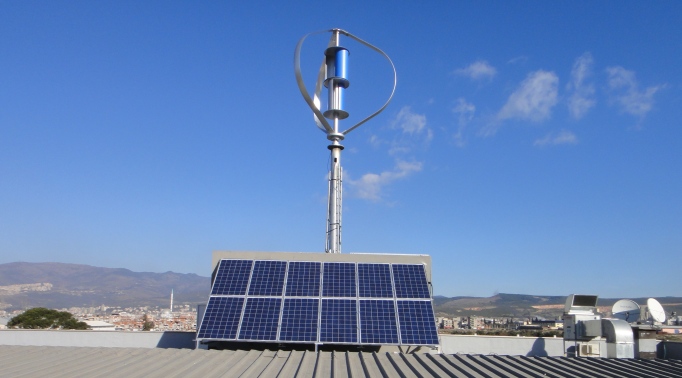

Sole + Vento

Sole + Vento si presenta come una soluzione ideale per tutti i condomini che presentano un tetto piano. La logica di questa tipologia di impianti prevede la realizzazione di un impianto, per appartamento o contatore di consumo, composto da un numero minimo di pannelli fv, un generatore eolico ed un sistema di accumulo in batterie. La stessa tipologia di impianto può essere realizzata anche per la gestione degli spazi comuni sul relativo contatore.

Una variante possibile consiste nel realizzare, sullo stesso condominio, un singolo ed unico impianto che preveda l’abbinamento di pannelli fotovoltaici a turbine eoliche sempre tramite sistema di storage, il vantaggio di questo tipo di impianto si concretizza quando la logica di autoconsumo condiviso viene applicata al condominio stesso.

Condividi questa pagina in un post!!

INVERTER 3-10kW

BATTERIE 2-24kWh

TURBINA 1-3kW

DATI TECNICI

Sole + Vento Specifiche tecniche generali

Tipologia di Storage

Dimensioni Inverter

Potenza inverter

Tensione inverter

Efficienza conversione inverter

Possibilità integrazion eolico

 Tipologia di regolatore di carica

Capacità batterie

Tensione batterie

Tipologia di batterie

Cicli di vita batterie

Conforme alle normative

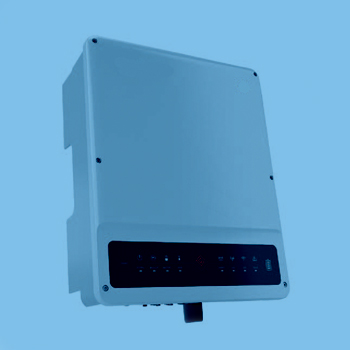

Inverter mono/trifase con quadri a bordo

347x432x175p in mm

3-5-6-7-8-10kW

230-380V CA

97%

Verticale 700W e Orizzontale 1,5kW

2 canali MPPT

da 2 a 100kWh

48V CC

Ioni di Litio

da 4.500 a 7.000

CEI 0-21; VDE 0-126-1-1; VDE AR-N 4105

Sole e Vento Light con monitoraggio remoto

MONITORAGGIO ENERGIA

DATI E PARAMETRI EOLICO

Oltre al monitoraggio dell’inverter solare è possibile avere il controllo dedicato della produzione da eolico con la possibilità di modifica di alcuni parametri e settaggi per migliorare la resa da fonte eolica. Visibile in tempo reale sono i dati di potenza, voltaggio e corrente, per lo storico oltre ai kWh cumulati si può attivare la funzione di datalogging per registrare tutto.

MONITORAGGIO ENERGIA

DATI E PARAMETRI EOLICO

Oltre al monitoraggio dell’inverter solare è possibile avere il controllo dedicato della produzione da eolico con la possibilità di modifica di alcuni parametri e settaggi per migliorare la resa da fonte eolica. Visibile in tempo reale sono i dati di potenza, voltaggio e corrente, per lo storico oltre ai kWh cumulati si può attivare la funzione di datalogging per registrare tutto.

Tutti i file tecnici disponibili per il download

Presentazione ibrido on-grid

Presentazione ibrido off-grid

Presentazione ibrido 3fase on-grid

Presentazione solo eolico off-grid

E-book digitale

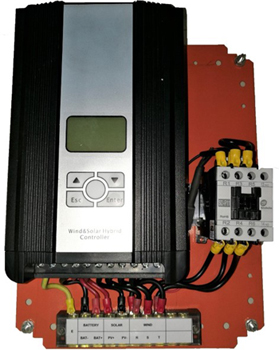

Generatore eolico con gestione controllata dell’accumulo

Un controller intelligente è in grado di gestire autonomamente la produzione del generatore eolico, la protezione della turbina quando le batterie sono cariche oppure quando il vento supera il limite di velocità consentito, l’immissione dell’energia prodotta nel pacco batterie per l’ottimizzazione dell’autoconsumo da fonte eolica. Il controller presenta sia un display fisico che la possibilità di controllo remoto, molto utile per la gestione della manutenzione e del migliore funzionamento del sistema.

SOLE + VENTO = COMPENSAZIONE

Target compensazione Energetica

Il processo di compensazione energetica è l’elemento principale della soluzione sole + vento, questo cosa significa? Semplicemente abbiamo possibilità di produrre energia di giorno con il sole, di notte con il vento, di accumulare l’energia non richiesta dal carico per renderla poi disponibile nei momenti di minore produzione dell’impianto rinnovabile. L’obiettivo è di portare il consumo da rete elettrica a percentuali prossime allo “0” nella maggior parte dei mesi dell’anno e grazie ad una buona calibrazione degli apparati installati i livelli di autoconsumo salgono e l’indipendenza raggiunge anche il 100%.

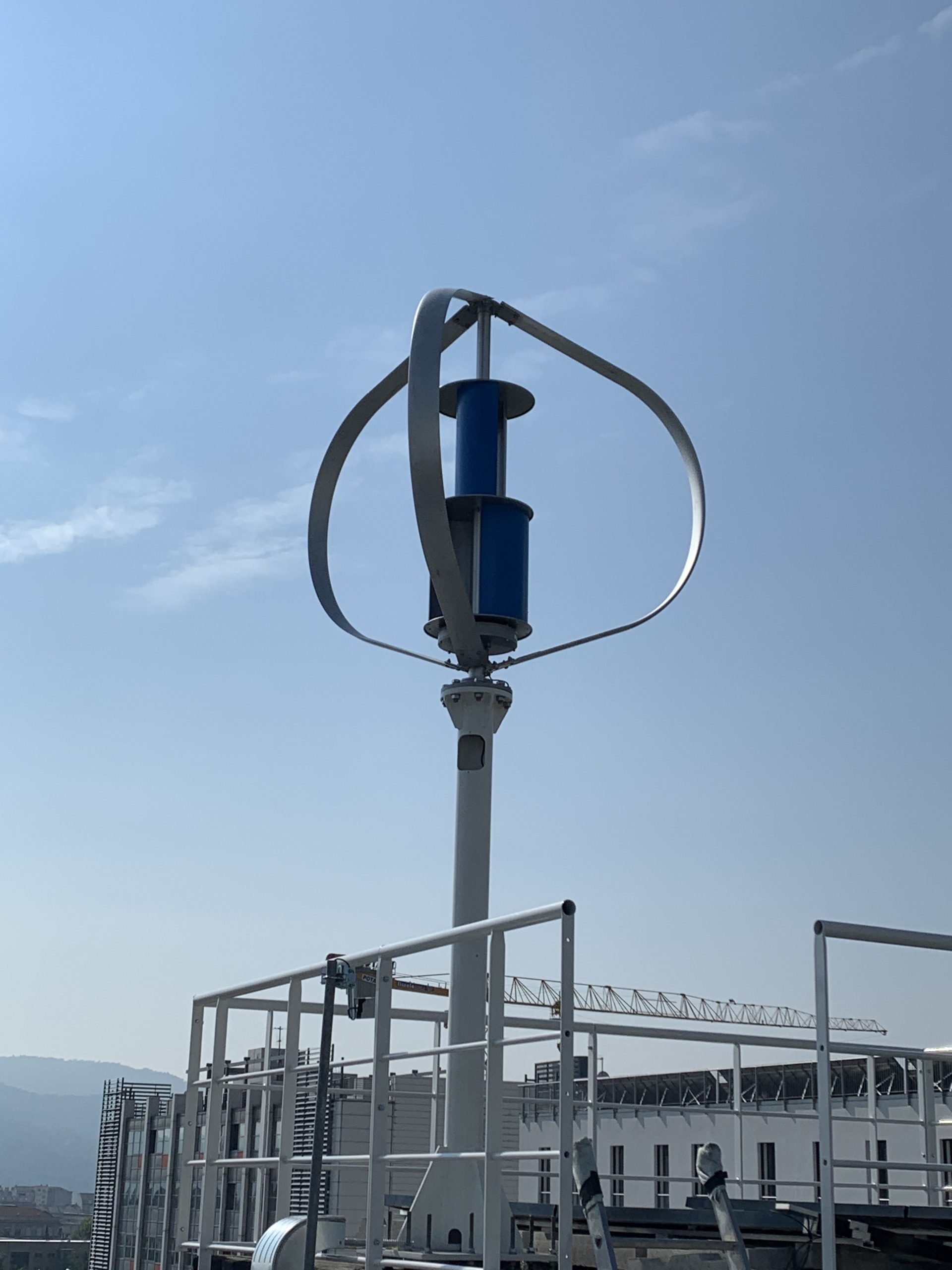

VERTICALE 1kW

  • 1: Assemblaggio turbina: il rotore savonius montato sull’asse centrale della turbina viene assemblato con le tre lame esterne Darrieus.

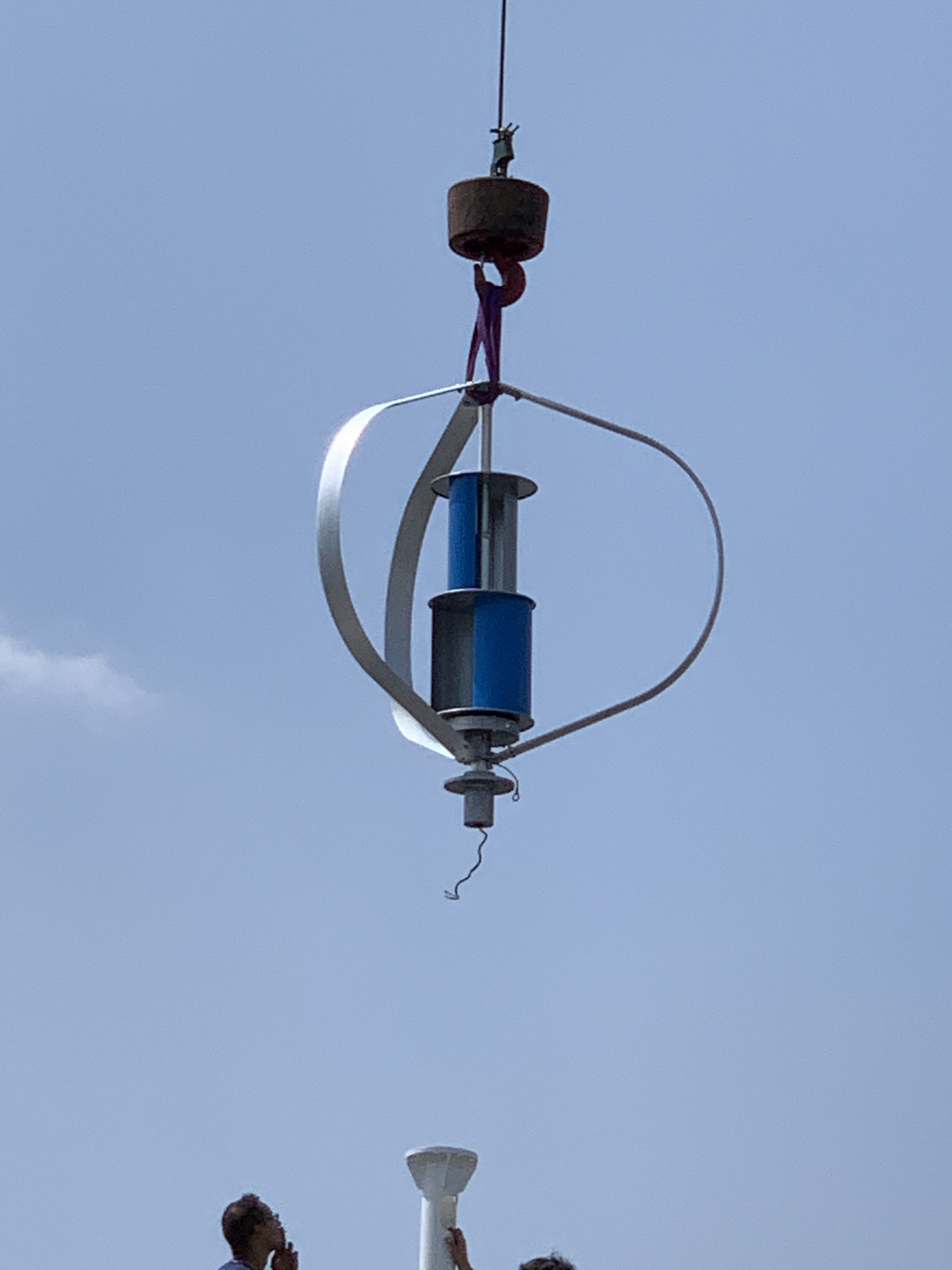

  • 2: il palo viene sollevato dalla gru e posizionato sul tetto per essere fissato sul basamento in cemento predisposto.

  • 3: la turbina viene collegata al palo con le viti che fissano flangia turbina a flangia palo e di cavi del generatore trifase vengono connessi.

  • 4: i cavi del generatore sono connessi al freno di emergenza e successivamente al controller, la turbina è pronta per entrare in funzione ed accumulare energia nel pacco batterie.

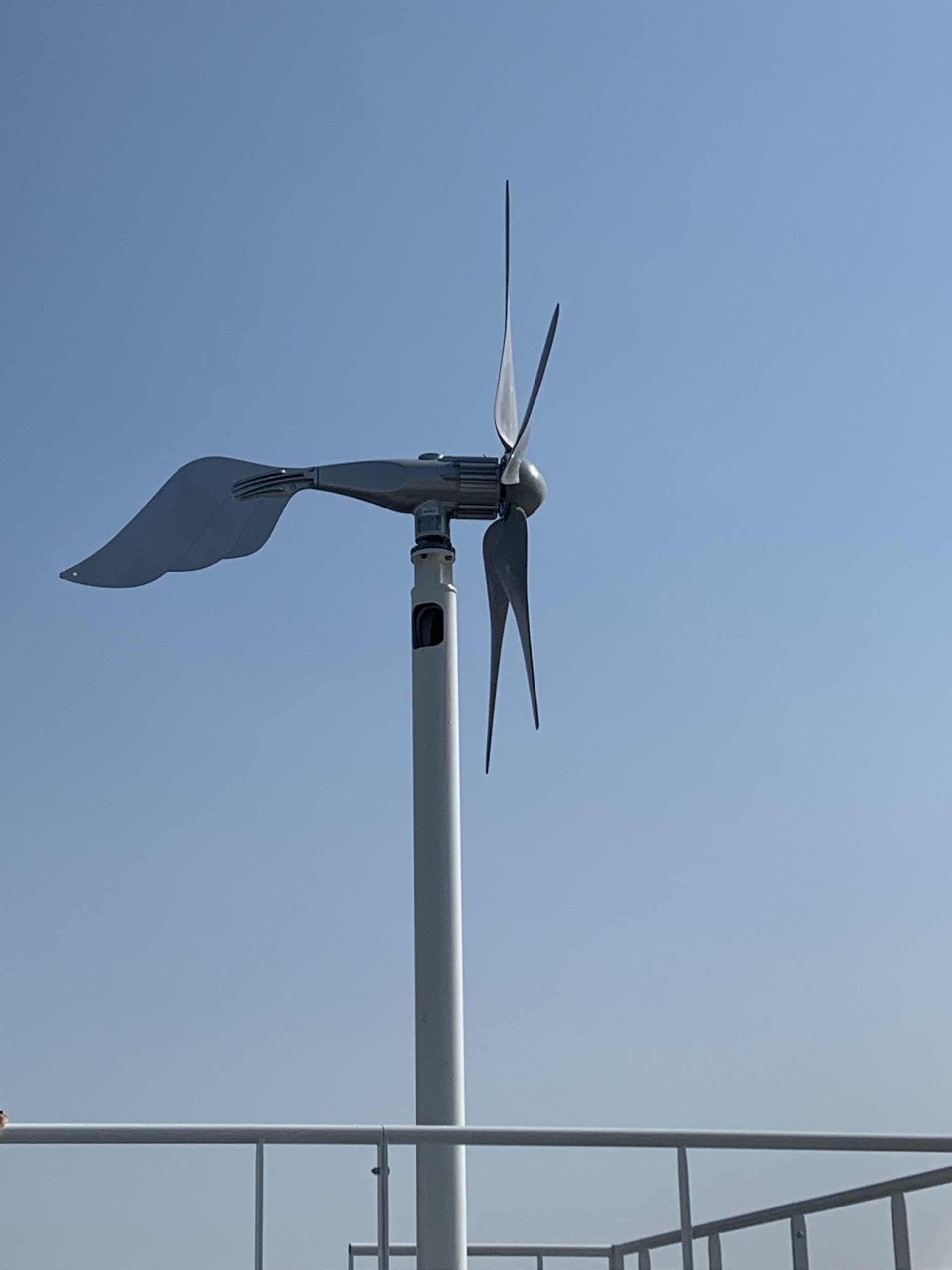

ORIZZONTALE 1,5kW

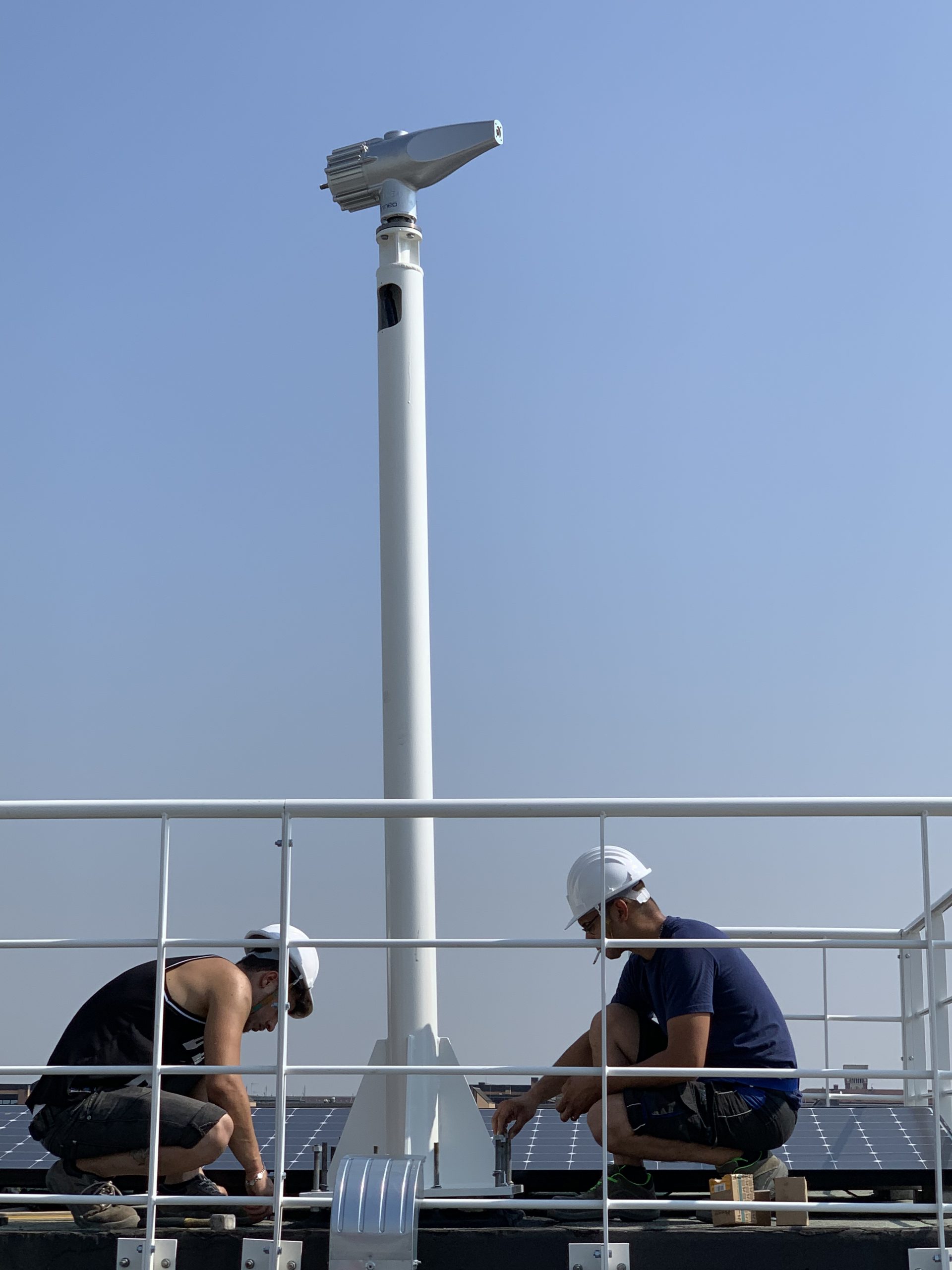

  • 1: Assemblaggio turbina: il generatore da 1,5kW viene collegato al palo tramite la flangia che rende più stabile il sistema quando in produzione.

  • 2: il palo viene sollevato dalla gru e posizionato sul tetto per essere fissato sul basamento in cemento predisposto.

  • 3: le 5 pale della turbina vengono collegate al generatore e nella parte posteriore viene collegata la coda utile all’orientamento della macchina.

  • 4: i cavi del generatore sono connessi al freno di emergenza e successivamente al controller, la turbina è pronta per entrare in funzione ed accumulare energia nel pacco batterie.

POSSIBILI APPLICAZIONI

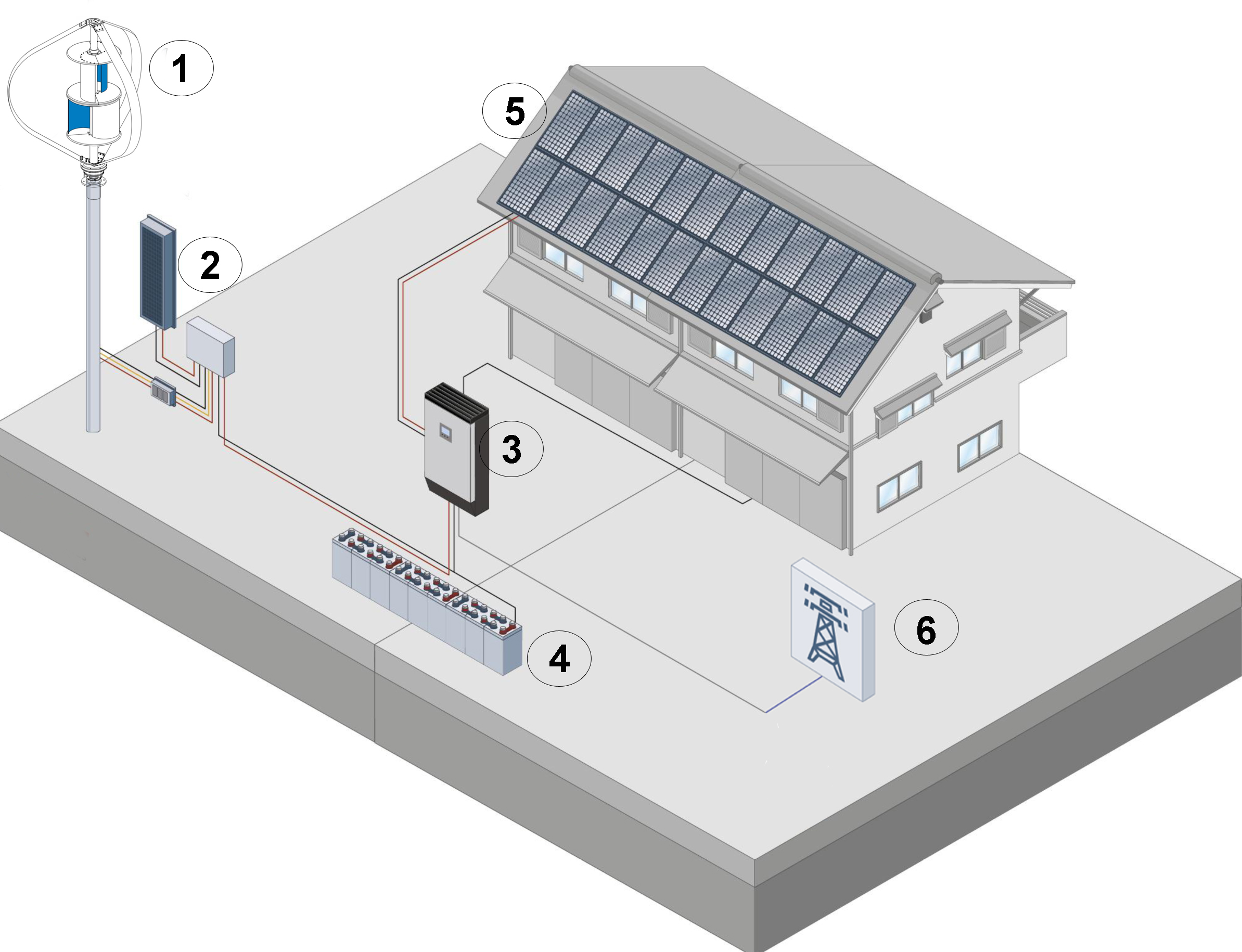

STORAGE ON-GRID 48V eolico 1kW

  • 1: Turbina eolica da 1000W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

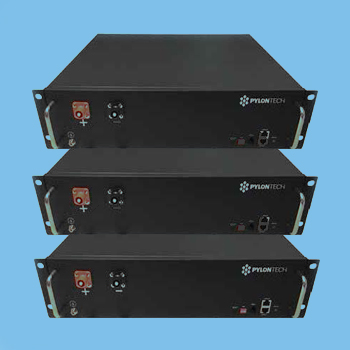

  • 4: Pacco batterie agli Ioni di Litio da 2 fino a 24kWh

  • 5: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

  • 6: Rete elettrica con cui il sistema lavora in parallelo, in caso di black-out il sistema di accumulo rimane attivo garantendo la fornitura di energia fino ad esaurimento carica batterie.

STORAGE OFF-GRID 48V eolico 1kW

  • 1: Turbina eolica da 1000W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie agli Ioni di Litio da 2 fino a 24kWh

  • 5: Opzionale (ma consigliato) gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

STORAGE ON-GRID 48V eolico 1,5kW

  • 1: Turbina eolica da 1500W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie agli Ioni di Litio da 2 fino a 24kWh

  • 5: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

  • 6: Rete elettrica con cui il sistema lavora in parallelo, in caso di black-out il sistema di accumulo rimane attivo garantendo la fornitura di energia fino ad esaurimento carica batterie.

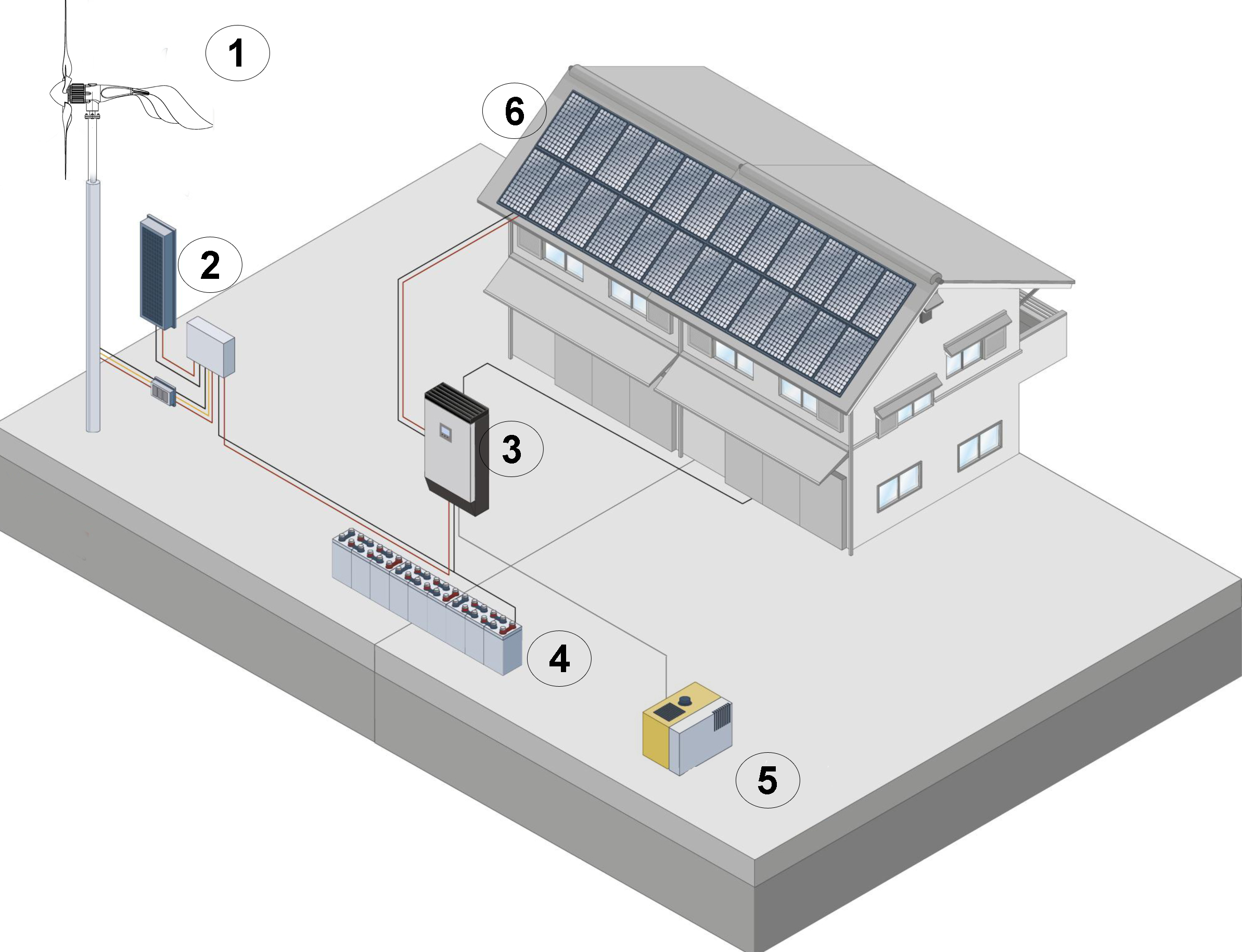

STORAGE OFF-GRID 48V eolico 1,5kW

  • 1: Turbina eolica da 1500W48V

  • 2: Controller eolico con gestione curva di potenza, carica delle batterie e protezione turbina e frenatura

  • 3: Inverter di storage per connessione impianto fv, controllo pacco batterie e gestione carichi

  • 4: Pacco batterie agli Ioni di Litio da 2 fino a 24kWh

  • 5: Opzionale (ma consigliato) gruppo elettrogeno direttamente connesso all’Inverter di storage

  • 6: Pannelli fotovoltaici direttamente connessi ai due canali MPPT dell’inverter di storage

ESEMPI DI INSTALLAZIONI

Turbine da 1kW

Installazione di due turbine ad asse verticale da 1kW con pacco batterie al Litio su inverter fotovoltaico da 6kW

Turbina da 1kW

Installazione di 1 turbine da 1kW su palo 6m a terra per impianto off-grid con accumulo in pacco batterie da 10kWh abbinate ad impianto fotovoltaico da 3kW

Turbina da 1,5kW

Installazione di turbina ad asse orizzontale da 1,5kW ideale per siti con bassa ventosità
