L’ibrida unica nel mercato micro eolico

La turbina DS3000 è un generatore micro eolico ad asse verticale, da 3kW di potenza, combina nella sua struttura un duplice sistema composto da lame di Darrieus che garantiscono elevata efficienza e da lame Savonius che consentono l’attivazione del sistema con venti molto deboli. Questo mix di tecnologie rende il prodotto Hi-VAWT altamente innovativo: dotato di controller in grado di gestire la massima potenza in base alla velocità del vento, generatore direct drive a magneti permanenti.

Tali turbine sono costruite secondo le certificazione IEC 61400-2, fattore molto importante per generatori di piccola potenza. Le dimensioni del prodotto rispecchiano perfettamente la tecnologia di un asse verticale realmente in grado di generare 3000W di potenza con vento a 12m/s, e cumulare dai 20 ai 40 kWh al giorno con venti compresi tra 9 e 12m/s.

Condividi questa pagina in un post!!

4m DIAMETRO

4,11m ALTEZZA

680Kg PESO

DATI TECNICI

Specifiche tecniche dettagliate micro turbina DS3000

Numero di pale

Tipologia di pale

Generatore

Potenza nominale

Tensione

Classe di vento

Area spazzata

Peso

Velocità di cut-in

Velocità nominale

Velocità di cut-off

Trasmissione

Controllo di potenza

Frenatura e protezione

Controller

Inverter

Rumorosità

Tipologia di palo

3

4 Savonius e 3 Darrieus

Trifase a magneti permanenti

3kW

48V / 220V

CLASS III IEC 61400-2

10,5m2

680Kg

2,2m/s

12m/s

18m/s

Direct Drive

Curva MPPT del generatore

Dump-load automatico e freno short-circuit

48V per carica batterie

Tipo ABB efficienza 97%

Max. 50dBa

Conico poligonale 7-8mt

CURVE DI PRODUZIONE

Curva di potenza secondo la certificazione IEC 61400-2

Tutti i file tecnici disponibili per il download

Specifiche tecniche

        Manuale installazione

Schema connessione rete

        Schema connessione batterie

Disegno palo a terra

        Disegno palo su tetto

Presentazione marketing

        Certificazioni CE, EMC, LVD

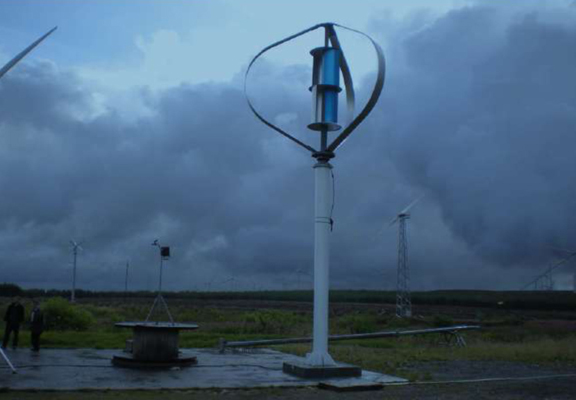

Perfetta per venti deboli ed efficiente per venti forti

Le peculiarità della turbina DS3000 consentono di ottenere una possibile produzione annua che supera abbondantemente i 6.000kWh con venti medi superiori ai 6m/s.

CARATTERISTICHE MECCANICHE

Tecnologia Ibrida Unica

La turbina con doppio rotore che agevola l’avviamento con la brezza di vento ed aumenta esponenzialmente con i venti medio forti fino a 18 m/s. Certificata IEC 61400-2 in Corea del Sud e Giappone, test di conformità a BWEA completato presso laboratori TUV NEL (UK), certificazione JWSTA in Giappone per vendita di energia così come in US e UK

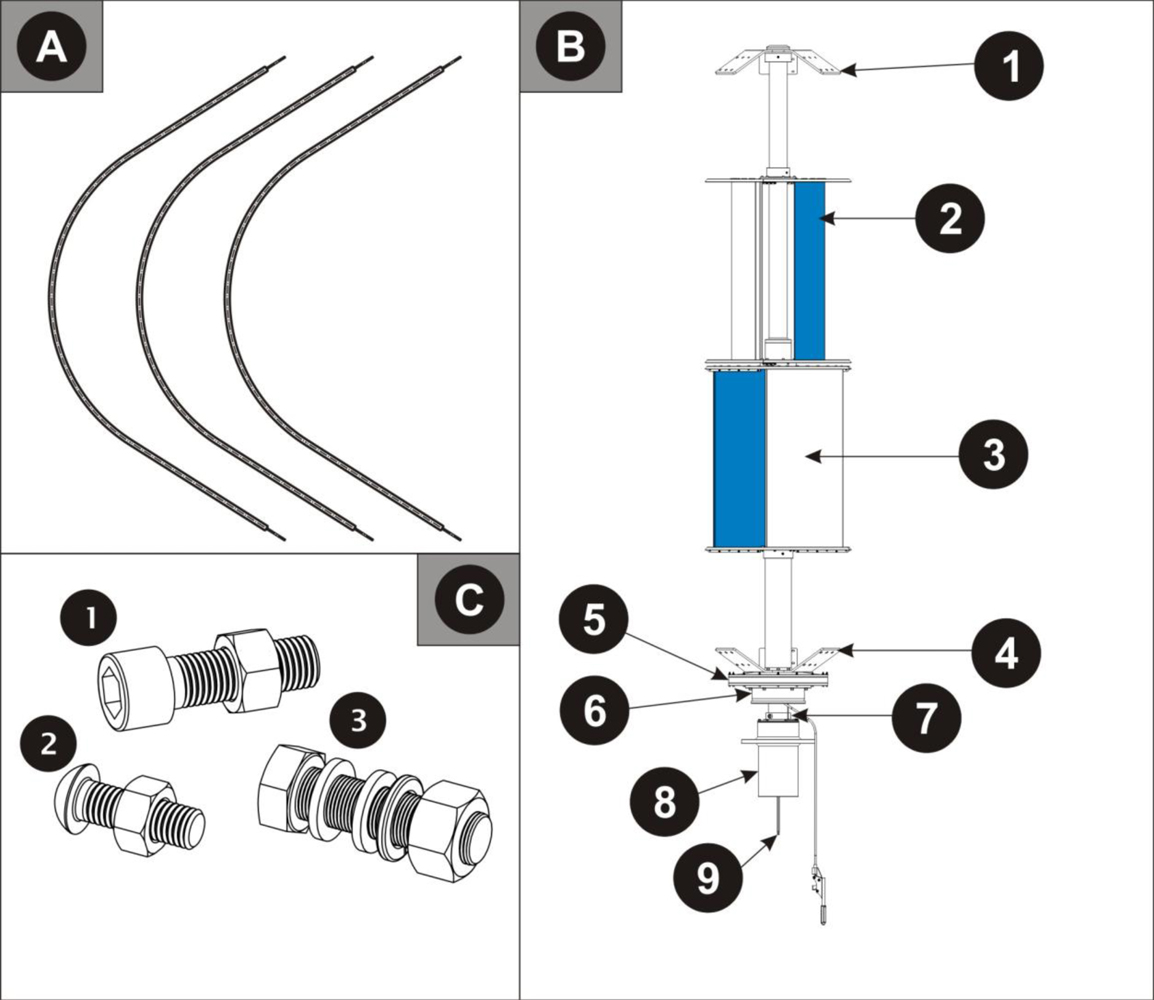

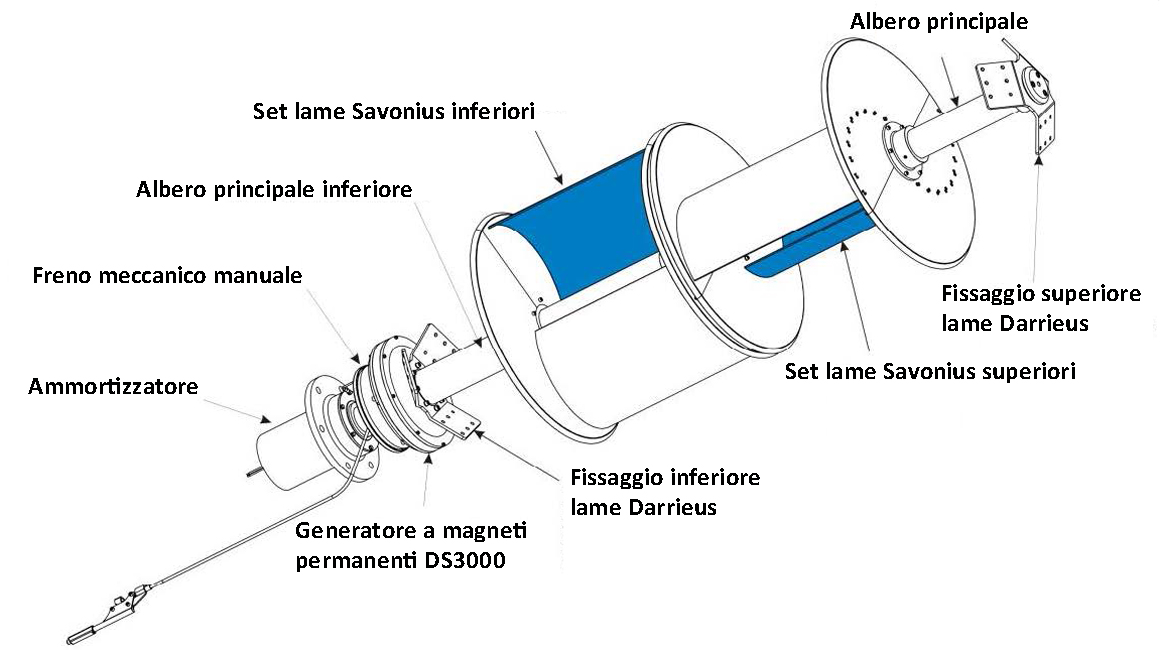

  • A: lame Darrieus realizzate in alluminio, con curva alare ad arco, per distribuire al meglio la forza di tensione, per ottimizzare la cattura del vento ed aumentare la produzione di energia.

  • B1: piastra d fissaggio superiore delle lame Darrieus, la connessione delle pale è stata concepita per eliminare le possibili rotture con venti molto forti e ridurre le possibilità di danneggiamento del generatore in caso di rottura pala.

  • B2: lame Savonius, perfette in quanto orientate sui quattro punti cardinali per captare il vento da qualsiasi direzione, senza necessità di orientamento del rotore.

  • B3: asse verticale della turbina, costruito in acciaio di tipo ASTM A283 grade D (più noto come SS400) idoneo a lavorare con temperature di -20∼+40°C.

  • B4: piastra di fissaggio superiore delle lame Darrieus, la connessione delle pale è stata concepita per eliminare le possibili rotture con venti molto forti e ridurre le possibilità di danneggiamento del generatore in caso di rottura pala.

  • B5: generatore a magneti permanenti di tipo direct drive, cuscinetti con elevata resistenza alle alte temperature, caratteristica fondamentale per lavorare con venti forti costanti, dove lo stress meccanico è molto forte.

  • B6: Freno meccanico manuale, tale sistema di protezione agisce sulla rotazione ed è principalmente utilizzato per manutenzione e fermo macchina.

  • B7: filo di sovratensione per il freno manuale da saldare al palo con relativo supporto a “C”.

  • B8: ammortizzatore, componente fondamentale per ridurre al minimo le vibrazioni e quindi la rumorosità della turbina.

  • B9: cavi del generatore trifase R/S/T predisposti per la connessione a controller di carica batterie oppure inverter di rete.

  • C1-2-3: viteria varia per connessioni lame Darrieus, flangia della turbina al palo.

APPLICAZIONI POSSIBILI

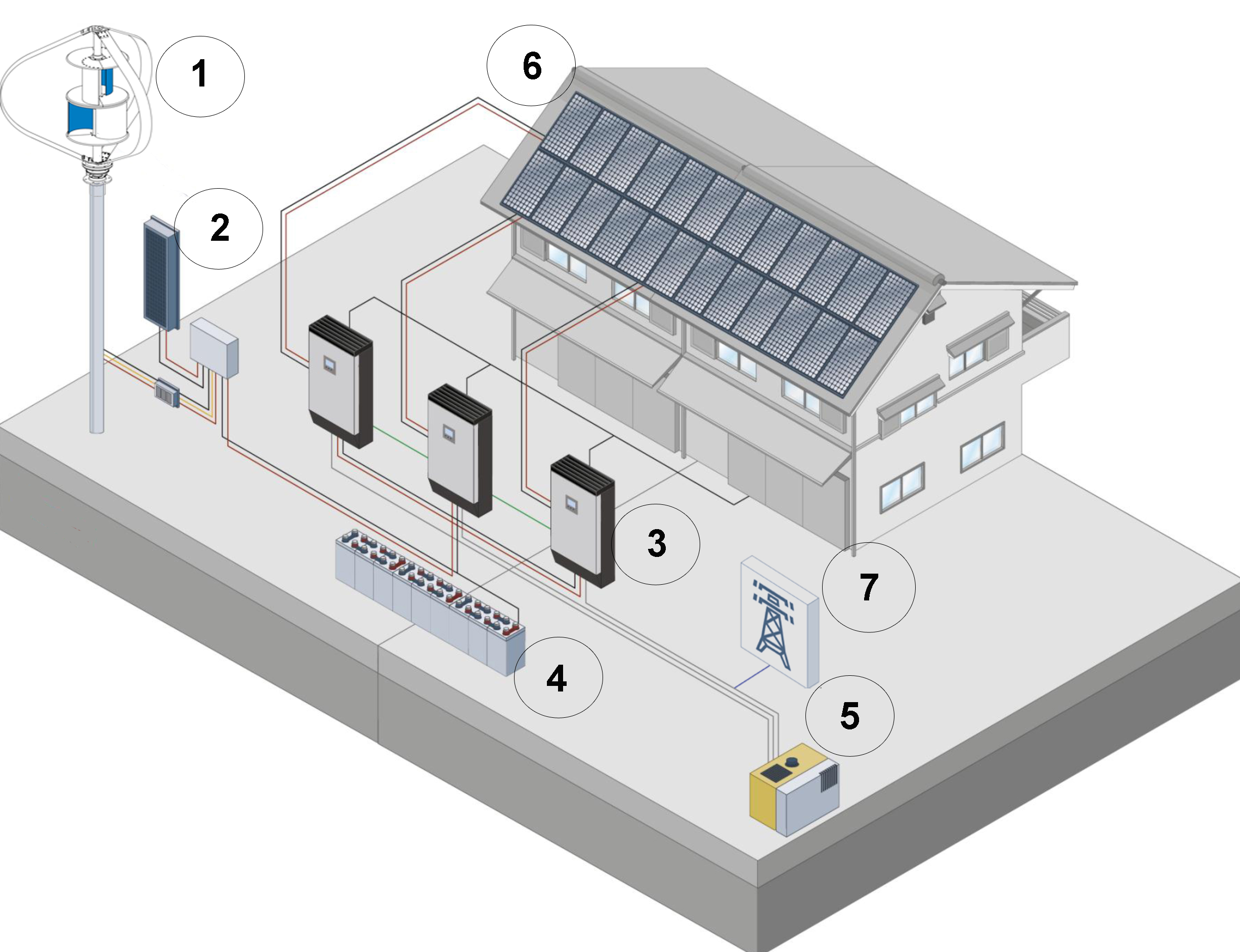

STORAGE ON-GRID TRIFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 3: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al Litio di tipo LiFePO4 da 12V 160Ah

  • 5: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 6: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

  • 7: Connessione rete elettrica pubblica

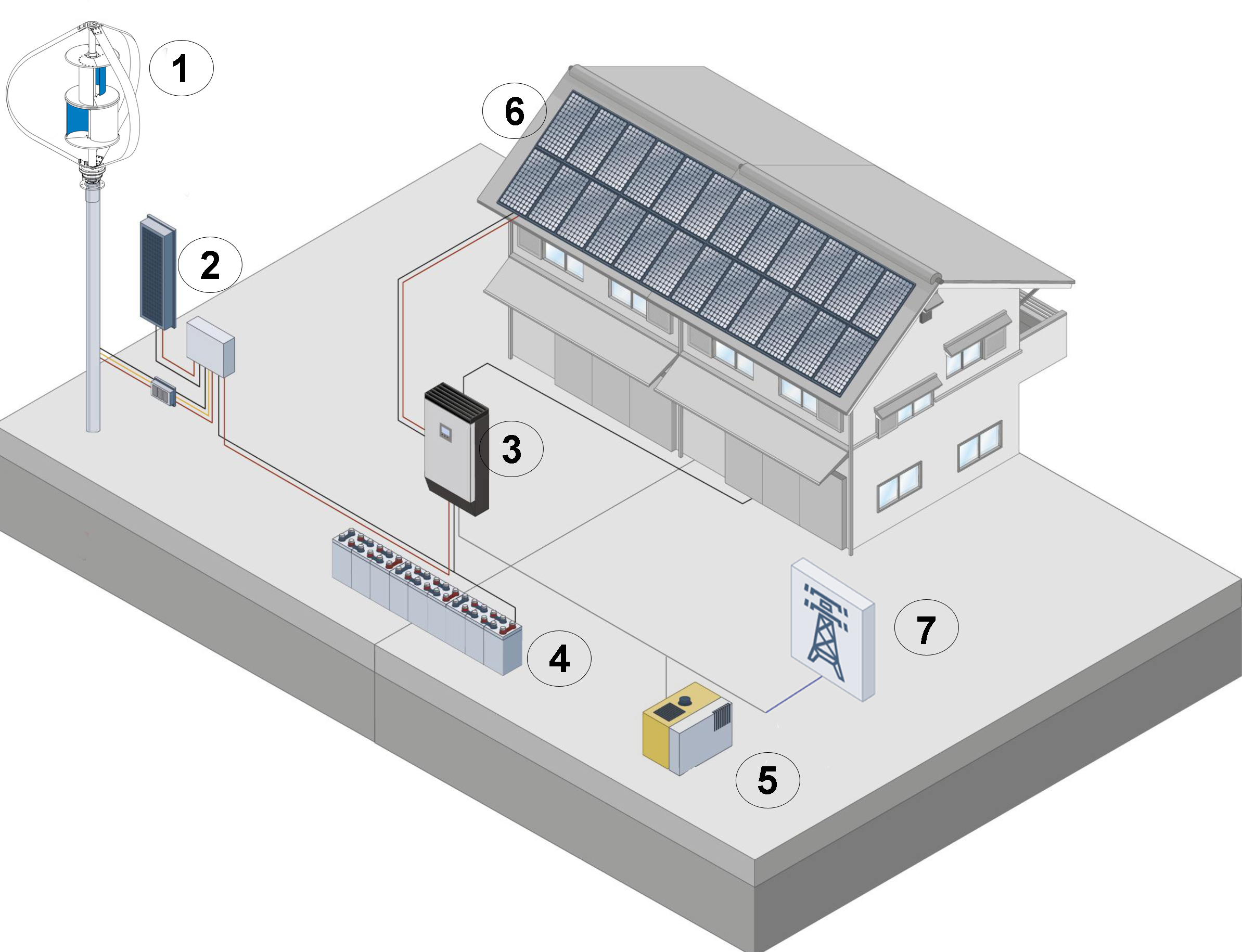

STORAGE ON-GRID MONOFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 3: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 4: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al Litio di tipo LiFePO4 da 12V 160Ah

  • 5: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 6: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

  • 7: Connessione rete elettrica pubblica

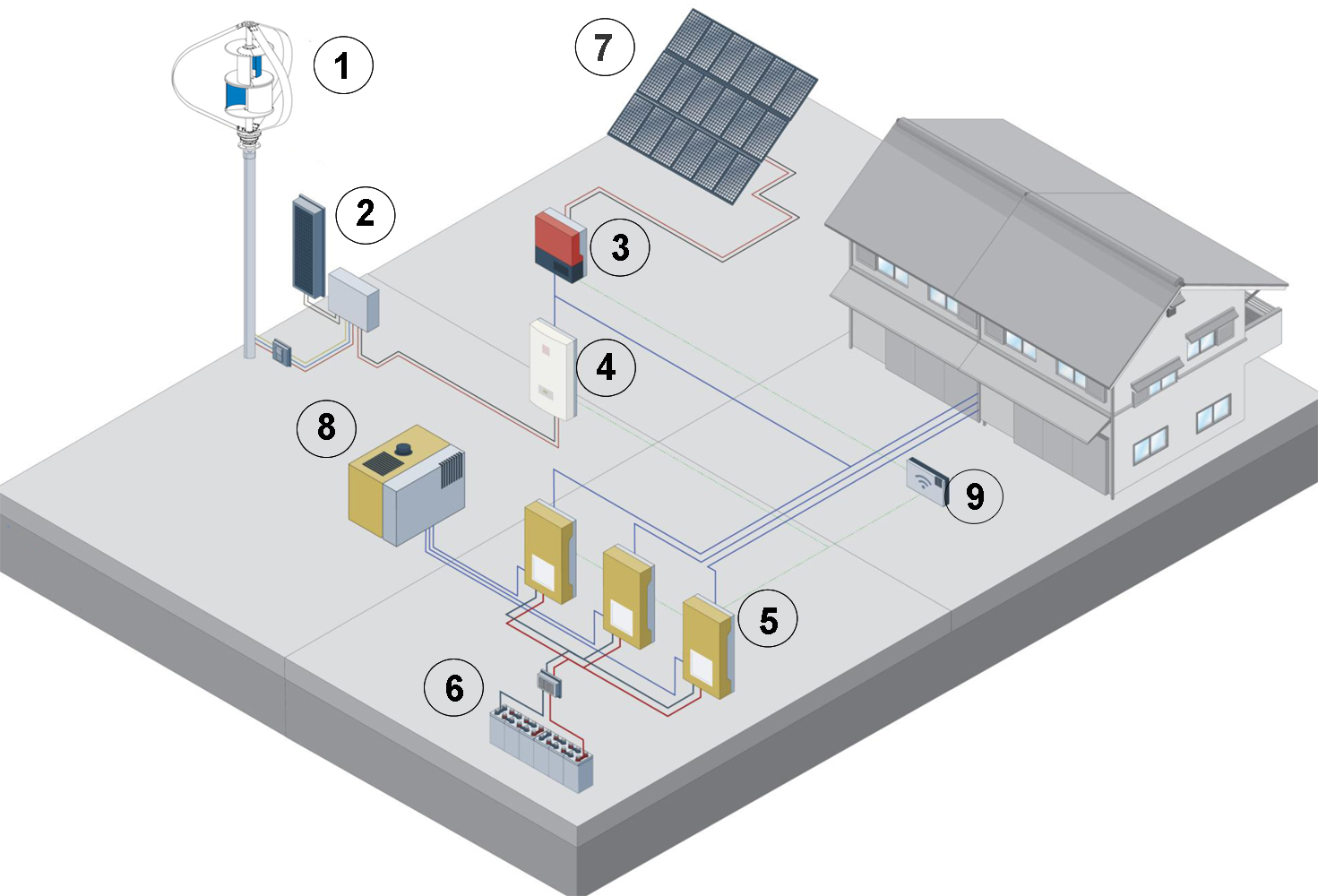

SMART ON-GRID MONO/TRIFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 3: Inverter fotovoltaico

  • 4: Inverter eolico

  • 5: Box di storage per connessione impianto fv e controllo pacco batterie e parallelo con la rete elettrica

  • 6: Pacco batterie Piombo GEL ermetiche da 2V tipo OPZV, possibile anche alternativa al Litio di tipo LiFePO4 da 12V 160Ah

  • 7: Pannelli fotovoltaici direttamente connessi al regolatore di carica del box di storage

  • 8: Opzionale gruppo elettrogeno direttamente connesso al box di storage

  • 9: Sistema di monitoraggio remoto per l’intero impianto

ON-GRID MONOFASE

  • 1: Turbina eolica da 3kW

  • 2: Controller eolico con plc e resistenza dumpload per protezione turbina e frenatura

  • 4: Inverter eolico

  • 4: Contatore di produzione

  • 5: Rete elettrica

  • 6: Monitoraggio dell’impianto

ESEMPI DI INSTALLAZIONI

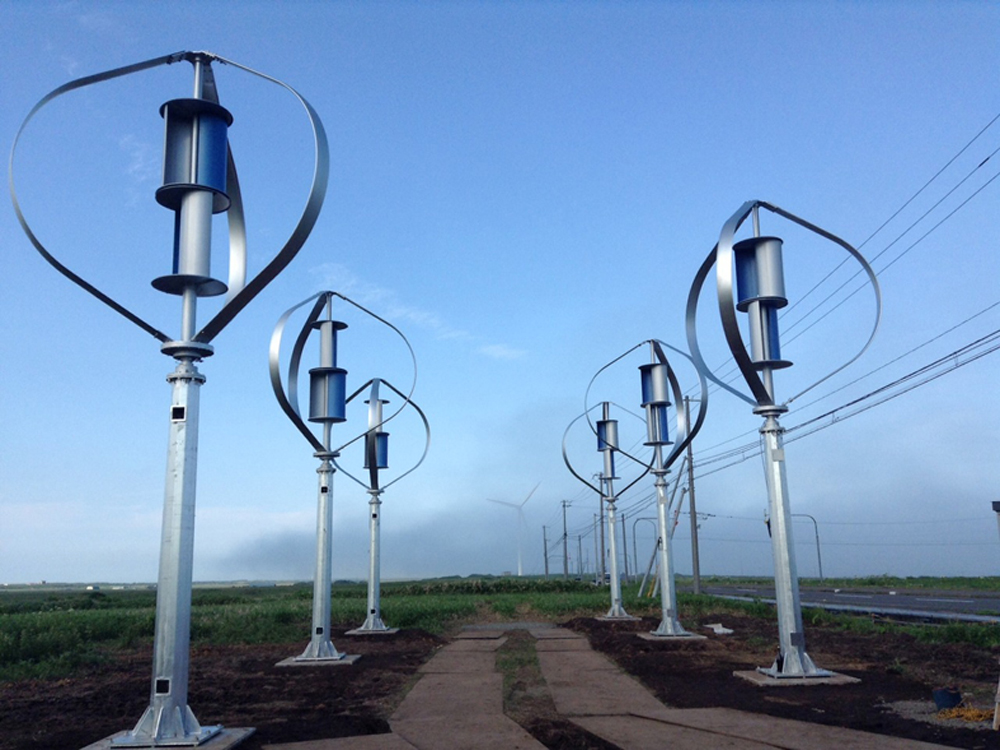

Mini parco eolico

Giappone. Installazione di 6 turbine da 3kW per la vendita di energia. Vantaggi parco eolico da 18kW: minimo impatto ambientale grazie ai pali da 8m, non vengono intaccate le falde acquifere grazie alle fondamenta poco profonde, in caso di fermo macchina il parco continua a produrre energia.

Parcheggio

Taiwan. Installazione presso un parcheggio per la vendita totale dell’energia prodotta, tre turbine da 3kW installate su pali da 6m di altezza per una potenza totale 9kW.

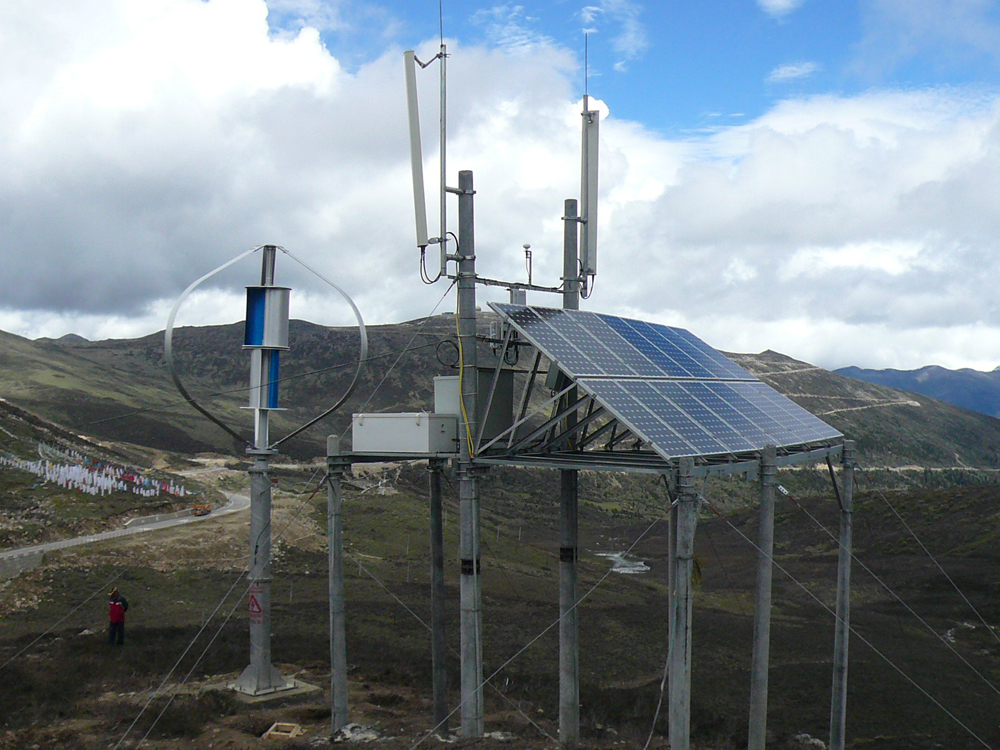

Torri radio di telefonia

Mongolia. Installazione di 1 turbina da 3kW in abbiamento a fotovoltaico e gruppo elettrogeno, mix di energia per rendere autosufficiente la torre di telecomunicazioni in un’area isolata dalla rete elettrica. La soluzione con accumulo in batterie rende l’energia prodotta sempre disponibile.

Parco eolico 1,2MW

Taiwan. Installazione di 432 turbine da 3kW per connessione in rete e produzione di energia verde. Il progetto si è concluso nel giugno 2018 grazie all'investimento realizzato dalla Taiwan Power Company nel distretto dell'energia eolica di Wanggong
